概述

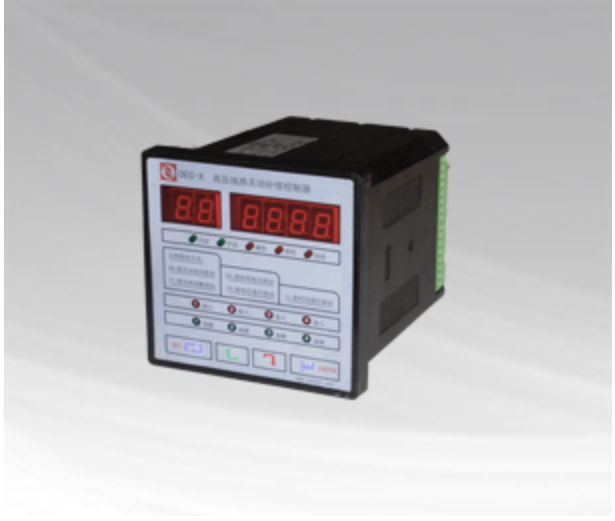

C-X高壓線路無功補償控制器是為滿足高壓線路無功補償?shù)男枰拈_發設計的,是由微機技術實現的自動控制裝置。通過控制器有效、合理地控制并聯電容器組的投切,達到提高功率因數、降低線損、改善電壓質量的目的。
控制器可根據線路電壓、線路電流控制并聯電容器補償裝置投切,同時可根據電容器電流及電壓對電容器實現保護。控制器內置五套控制策略:1、按時間段投切;2、按電壓投切;3、按時間電壓投切;4、按功率因數無功投切;5、按無功電壓投切,可現場選擇控制策略、修改控制定值。有485和無線模塊多種通訊抄表方式可選擇。
技術參數
基本參數: 顯 示:數字顯示
電源電壓:AC220V或110V
頻 率:50HZ
控制電壓:DC120V
取樣電壓:AC220V或110V
取樣電流:自設
控制參數: 投入門限系數:0.5~1.2、步長0.1
過 壓 保 護 :測量電壓的100%~150%、步長1%
欠 壓 保 護 :測量電壓的50%-100%、步長1%
輸 出 接 點 :四路,干結點
測量精度: 電 壓:±0.5%
電 流:±0.5%
功率因數:±1.0%
無功功率:±1.0%
有功功率:±1.0%
投切方式: 1、按無功電壓
2、按功率因數
3、按時間電壓
4、按電壓
5、按時間
外形及開孔尺寸
外形尺寸:112.5mm×112.5mm×130.5mm(長×高×深)
開口尺寸:113mm×113mm×131mm(長×高×深)
功能特點
1.可實時顯示電網功率因數、電壓、電流、電壓總諧波畸變率的平均值及電容投切狀態等信息。
2.具有手動補償/自動補償兩種工作方式。
3.取樣物理量為無功功率,具有諧波測量、全補償功能 、測量功能 、完備的記憶功能 、及保護功能。
