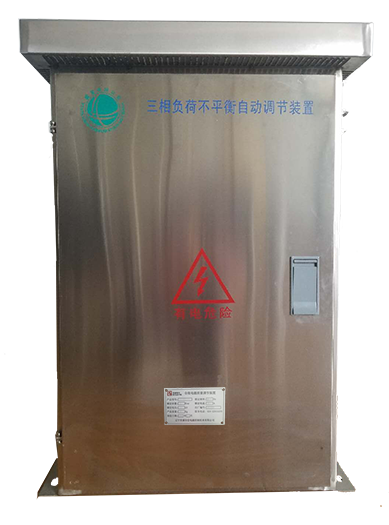

產品概述
DE系列SPC是遼寧東盛安信電能控制技術有限公司在DESVG的基礎上進行優化升級,專用于提升配電臺區電能質量的新型電力電子裝置。該裝置可有效補償三相不平衡,雙向快速調節無功功率,實時穩定系統電壓。與國網“低電壓”排查治理的管理方針和技術原則完全吻合。
DESPC三相負荷不平衡自動調節裝置綜合利用IGBT技術、SVG技術、電力電子技術等多種技術融合,裝置利用采樣電路實時采集低壓配電線路的三相電壓、三相電流等運行參數,通過模型運算計算出三相間的不平衡負荷和需要補償?shù)碾娏鳎缓蟾鶕?jù)裝置設定的值來控制PWM信號發生器發出控制信號給內部的IGBT使逆變器產生滿足要求的電流信號。最終由逆變器產生一個滿足要求的電流信號送入到系統中,實現三相符合平衡調節。三相負荷不平衡自動調節裝置主要用于低壓配電用戶側,治理三相電流不平衡,相電壓偏低和補償無功,優化電能質量。

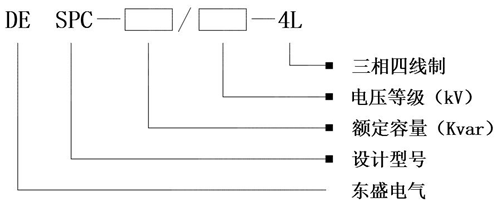

型號說明
技術特點
u 三相不平衡補償、雙向無功調節、電壓調節
u 實時補償,響應時間小于15ms
u 電流源型裝置,無諧振,不產生諧波
u 無容量衰減
u 自身?yè)p耗低,占地面積小
u 運行安全穩定,設計使用壽命大于20年
u 免維護設計,保護功能齊全,節省人力成本
u 模塊化設計,易于安裝調試
u 防護等級:IP44
技術參數
產品型號 |
DESPC-35/0.4 |
DESPC-50/0.4 |
DESPC-75/0.4 |
DESPC-100/0.4 |
|||
額定電壓等級 |
400V |
||||||
輸入相電壓范圍 |
±20% |
||||||
電網頻率 |
50Hz/60Hz(范圍:45Hz~63Hz) |
||||||
整機效率 |
>97% |
||||||
網絡結構 |
三相四線 |
||||||
電路拓?fù)?/span> |
三電平 |
||||||
三相平衡補償能力 |
不平衡度<5% |
||||||
額定電流 |
50A |
75A |
100A |
150A |
|||
無功補償范圍 |
從-1~1可調 |
||||||
無功補償容量 |
35kvar |
50kvar |
75kvar |
100kvar |
|||
無功補償率 |
≥98%(補償范圍內) |
||||||
響應時間 |
<10ms |
||||||
保護功能 |
過壓保護、欠壓保護、短路保護、逆變橋反向保護、過補償保護、防雷雙重保護 |
||||||
配電功能 |
帶C級防雷功能 |
||||||
顯示內容 |
電壓、電流、頻率、功率因數、運行溫度等實時運行信息 |
||||||
通訊接口 |
RS485 |
||||||
通訊協議 |
Modbus協議 |
||||||
殼體材質 |
不銹鋼/鍍鋅板噴塑 |
||||||
重量 |
50kg |
60kg |
75kg |
110kg |
工作原理

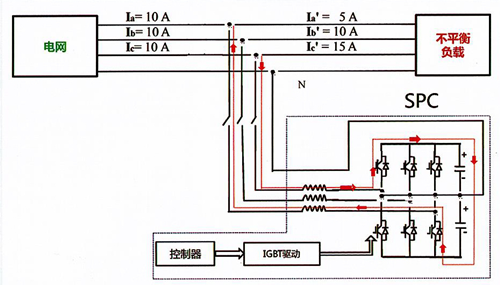

a) 三相不平衡補償原理
DESPC裝置開啟后,通過外接電流互感器(CT)實時檢測系統電流,并將系統電流信息發送給內部控制器進行處理分析,以判斷系統是否處于不平衡狀態,同時計算出達到平衡狀態時各相所需轉換的電流值,然后將信號發送給內部IGBT并驅動其動作,將不平衡電流從電流大的相轉移到電流小的相,最后達到三相平衡狀態。
b) 電壓支撐原理
DESPC裝置對補償點電壓進行采樣,將電壓信息傳遞給內部DSP,以判斷補償點電壓是否超過設定值,當電壓超過調壓上限(Umax)時,SPC輸出感性電流,降低電壓;當電壓低于調壓下限(Umin)時,SPC輸出容性電流,提升電壓。最終使各相電壓穩定在正常范圍內。
c) 無功補償原理
DESPC裝置開啟后通過外部電流互感器(CT),實時檢測負載電流,并通過內部DSP計算來分析負載電流的無功含量,然后根據設置值來控制PWM信號發生器發出控制信號給內部TGBT使逆變器產生滿足要求的無功補償電流,最終實現動態無功補償?shù)哪康摹?/span>
產品選型表
規格型號 |
變壓器容量(KVA) |
二次側電壓等級(kV) |
二次側額定電流(A) |
互感器推薦選型 |
DESPC-35/0.4-4L |
80 |
0.4 |
115 |
200/5 |
DESPC-35/0.4-4L |
100 |
0.4 |
144 |
300/5 |
DESPC-35/0.4-4L |
125 |
0.4 |
180 |
300/5 |
DESPC-35/0.4-4L |
160 |
0.4 |
230 |
400/5 |
DESPC-50/0.4-4L |
200 |
0.4 |
288 |
400/5 |
DESPC-75/0.4-4L |
250 |
0.4 |
360 |
600/5 |
DESPC-75/0.4-4L |
315 |
0.4 |
454 |
600/5 |
DESPC-100/0.4-4L |
400 |
0.4 |
577 |
800/5 |
DESPC-100/0.4-4L |
500 |
0.4 |
721 |
1000/5 |
DESPC-100/0.4-4L |
630 |
0.4 |
909 |
1000/5 |
外形及尺寸

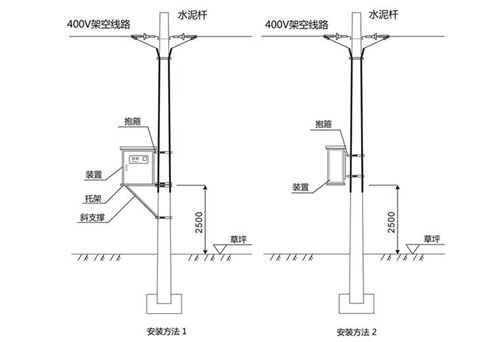

產品裝置安裝示意圖
安裝位置主要選取在配電臺區配電變壓器的低壓側,即介于變壓器與用戶負荷之間。
應用領域
該產品廣泛應用于農網、山區、風電、工廠、企業等存在功率因數低,三相不平衡嚴重,低電壓的場所。專用于提升配電臺區電能質量,可有效解決電力系統的三相不平衡,提升功率因數,穩定系統電壓等電能質量問題。
